Cavalletto da officina

Come costruirlo

Autore: Cesare Gavotti - Rapallo (GE)

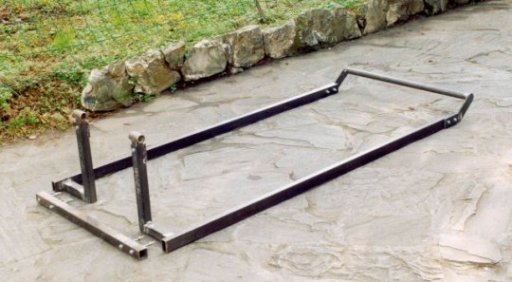

Caratteristiche: lungo braccio della leva per sollevare la TA senza sforzo. Larghezza sufficiente a non toccare le frecce posteriori durante la manovra di sollevamento. Colonne di sollevamento (a sezione quadra) con allungamento telescopico (per ora l'ho provato solo ad allungamento nullo).

immagine

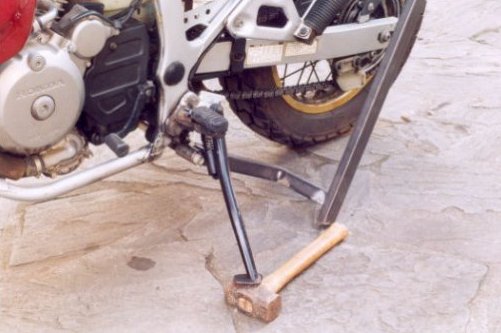

Per facilitare l'inserimento serve qualcosa per rialzare l'appoggio del cavalletto laterale. Il tubo che passa negli anelli deve essere di 18 mm come diametro massimo: in questo caso ho usato un tubo di recupero di diametro inferiore.

immagine

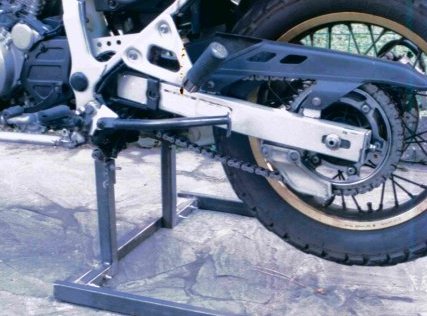

Prima di sollevare la TA è opportuno avvitare la sbarra di rinforzo anteriore.


immagine

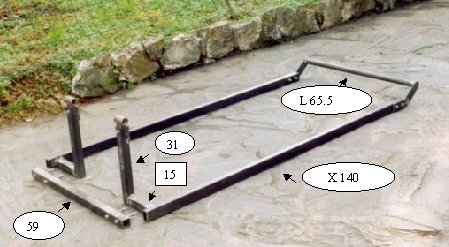

Misure :

X: lunghezza braccio: 140 cm; compresa impugnatura: 150 cm
L: larghezza interna: 60 cm; larghezza esterna (impugnatura) 65.5 cm


immagine

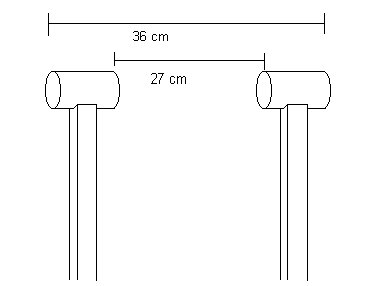

Per quanto riguarda la distanza tra i cilindri anteriori:

immagine

Grazie anche alla Cooperativa Sociale "IL LABORATORIO" di Genova (dove mi hanno costruito il tutto).
